Alovvari axınla tüstüsovurucu damüstü fanlar – VKRFm DU (ВКРФм ДУ)
Ümumi məlumatlar
SERTİFİKATLI – TR EAEU 043/2017 uyğun olaraq 400°C və 600°C!
- Konstruktiv yerinə yetirmə variantı: İcrası 1;
-
Sertifikatlaşdırma: Tələbnaməyə uyğun – TU 4861-008-85589750-2011;
-
Korpus materialı: Sinklənmiş polad;
-
İşçi çarxların 3 növü: РВ6к, РВ6, РВ9;
-
İşçi çarx birbaşa mühərrikin valına quraşdırılır;
-
İstilik davamlılığı üzrə variantlar: 400°C və 600°C;
-
Davamlı işləmə müddəti: 120 dəqiqəyə qədər.
Əsas istehsal olunan tipölçülər
6,3 7,1 8,0 9,0 10,0 11,2 12,5

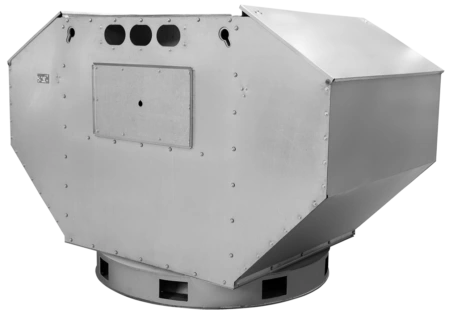

VKRFm DU (ВКРФм ДУ) tüstüsovurucu damüstü fanlar
VKRFm DU damüstü tüstüsovurucu fanlar aşağı təzyiq yaradır və birtərəfli sovurma prinsipi ilə işləyir. Bu fanlar yanğınəleyhinə havalandırma sistemlərində istifadə olunur və binalarda və otaqlarda tüstü, qaz və artıq istiliyin çıxarılması üçün nəzərdə tutulmuşdur — yanğın və ya tüstülənmə halında.
VKRFm DU damüstü tüstüsovurucu fanlar, düz və maili dam örtüklərinə, istənilən tip dam materialı olan tikililərə quraşdırmaq üçün nəzərdə tutulmuşdur. Hava kanalları olmadan işləyir və damaltı sahədən havanı birbaşa xaricə sovurur.
İş mühiti – +400°C və ya +600°C-ə qədər temperaturda olan tüstülü və qazlı hava. Tozun icazə verilən maksimum miqdarı 100 mq/m³-dür.
VKRFm DU (ВКРФм ДУ) tüstüsovurucu damüstü fanlarının konstruktiv xüsusiyyətləri
VKRFm DU damüstü tüstüsovurucu fanı monoblok quruluşa malikdir və zavodda tam yığılmış şəkildə müştəriyə hazır vəziyyətdə təqdim olunur.
Quraşdırma üçün STM tipli montaj stəkanı istifadə olunur. Əsas konstruktiv elementlər bunlardır:
- Sinklənmiş nazik poladdan hazırlanmış korpus,
- 12 ədəd geriyə əyilmiş qanadlı radial tipli işçi çarx,
- Şaquli yerləşimli elektrik mühərriki.
İşçi çarx, mühərrikin milinə ox ucluğu vasitəsilə birbaşa oturdulur. Mühərriki yağıntıdan və günəş şüasından qorumaq üçün fanın üzərində piramida formalı qoruyucu örtük yerləşdirilib. Elektrik bağlantıları, korpusun xarici hissəsindəki klem qutusuna çıxarılıb.
İdarəetmə sistemindən asılı olaraq, bu fanlar əllə və ya avtomatik olaraq (məsələn, avtomatik tüstü sensorlarından siqnal gəldikdə) işə düşə bilər.
VKRFm DU (ВКРФм ДУ) tüstüsovurucu damüstü fanların istismar şəraiti
VKRFm DU damüstü tüstüsorucu fanlar:
- Açıq havada istifadə üçün nəzərdə tutulub (1-ci yerləşdirmə kateqoriyası),
- Mülayim iqlim şəraitində (-40°C…+40°C) və tropik iqlimdə (-10°C…+45°C) istismar edilə bilər.
Fanların 8 fərqli model ölçüsü mövcuddur. Hər biri iki fərqli istiliyədavamlılıq versiyasında istehsal olunur:
- +400°C-ə qədər olan işçi hava üçün — zəmanətli 120 dəqiqə fasiləsiz iş,
- +600°C-ə qədər olan hava üçün — zəmanətli 90 dəqiqə fasiləsiz iş.
