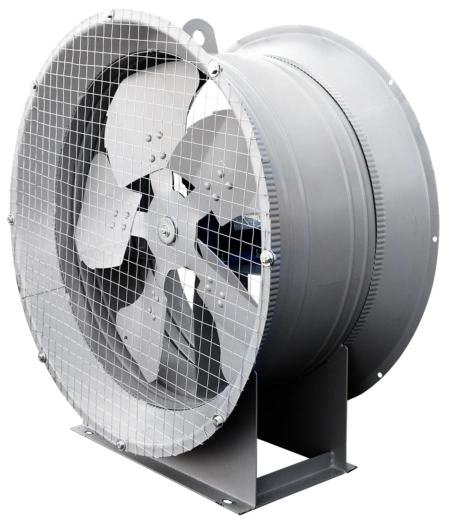

OXLU FANLAR VS 10-400 (ВС 10-400)
Ümumi məlumatlar
• Aşağı təzyiqli
• Tək tərəfli sovurmalı
• VS 10-400 jet tipli oxlu fanlar, istehsalat və kənd təsərrüfatı təyinatlı geniş sahələrin lokal havalandırılması və təmizlənməsi üçün istifadə olunur.
• Bu fanlar insanların davamlı toplandığı yerlərdə, fərdi zonaların lokal havalandırılmasında, tunellərin, anbarların, sexlərin havalandırılması və qurudulması, sənaye avadanlıqlarının soyudulması və s. üçün geniş tətbiq olunur.
• Jet fanların uzaqməsafəli axını sayəsində hava axınının daşınma həcmi, çıxış kəsiyindəki həcmlə müqayisədə 40 dəfə çoxdur.
• Tək tərəfli sovurmalı
• VS 10-400 jet tipli oxlu fanlar, istehsalat və kənd təsərrüfatı təyinatlı geniş sahələrin lokal havalandırılması və təmizlənməsi üçün istifadə olunur.
• Bu fanlar insanların davamlı toplandığı yerlərdə, fərdi zonaların lokal havalandırılmasında, tunellərin, anbarların, sexlərin havalandırılması və qurudulması, sənaye avadanlıqlarının soyudulması və s. üçün geniş tətbiq olunur.
• Jet fanların uzaqməsafəli axını sayəsində hava axınının daşınma həcmi, çıxış kəsiyindəki həcmlə müqayisədə 40 dəfə çoxdur.
Əsas istehsal olunan tipölçülər
4,0 6,3
VS 10-400 aşağı təzyiqli oxlu fanlar
VS 10-400 oxlu fanlar, böyük sahəyə və həcmlərə malik məkanların lokal havalandırılması üçün nəzərdə tutulmuşdur. Bu fanlar çoxsaylı insan toplanan məkanlarda havalandırma, tunel, anbar və sex sahələrinin qurudulması, sənaye avadanlıqlarının hava ilə soyudulması, eləcə də kənd təsərrüfatı və sənaye ehtiyacları üçün geniş istifadə olunur.
VS 10-400 aşağı təzyiqli, tək tərəfli sovurmalı jet tipli fanlar, aerodinamik hava axınını 20–55 metr məsafəyə ötürmək qabiliyyətinə malikdir (bu məsafədə hava axınının sürəti 0,5 m/s-ə düşür). Fanlar hava kanallarına qoşulmadan və ya qoşularaq istifadə oluna bilər. Bu qurğuların əsas xüsusiyyətlərindən biri də nisbətən aşağı enerji sərfiyyatı ilə çox böyük hava həcmlərini hərəkətə gətirməsidir — çıxış kəsiyindəki hava həcmi ilə müqayisədə, jet axınının sonunda daşınan hava həcmi 40 dəfə çoxdur.
İşçi mühit – temperaturu –40°C-dən +40°C-yə qədər olan hava. Havanın toz və hissəciklərlə çirklənmə səviyyəsi 0,01 q/m³-dən artıq olmamalıdır.
Yapışqan və ya lifli hissəciklər havada olmamalıdır.
VS 10-400 fanlarının konstruktiv xüsusiyyətləri
VS 10-400 jet tipli oxlu fanlar monoblok quruluşa malikdir və aşağıdakı əsas komponentlərdən ibarətdir:
-
Silindrik metal korpus (obecayka)
-
Dəstək hissəsi (opora)
-
5 və ya 6 qanadlı işçi çarx
-
Elektrik mühərriki
-
Korpusun ön hissəsində qoruyucu tor
Quraşdırma üsuluna görə bu fanlar asılqanlı (tavan üçün), döşəmə tipli və divar tipli olmaqla şərti olaraq üç yerə bölünür.
Elektrik mühərriki işçi çarxla eyni ox üzərində yerləşdirilir, və çarx göbəyi birbaşa rotora preslənir.
VS 10-400 fanlarının istismar şəraiti
Fanlar aşağıdakı iqlim şəraitində işləmək üçün nəzərdə tutulur:
-
Mülayim iqlim (U): –45°C…+40°C
-
Tropik iqlim (T): –10°C…+45°C
-
Mülayim-soyuq və soyuq iqlim (UXL/XL): –60°C…+40°C
Quraşdırma kateqoriyası – 2 və 3
Əgər mühərrik atmosfer təsirlərindən (yağıntılardan) qorunarsa, fanların 1-ci kateqoriya üzrə də istismarı mümkündür.
Əgər mühərrik atmosfer təsirlərindən (yağıntılardan) qorunarsa, fanların 1-ci kateqoriya üzrə də istismarı mümkündür.
Model və icra variantları
VS 10-400 jet fanlar iki əsas tipölçüdə istehsal olunur. Sifariş üzrə aşağıdakı icra növləri mümkündür:
-
Ümumi sənaye tipi – aşağı karbonlu poladdan
-
Korroziyaya davamlı – paslanmayan poladdan
-
Partlayışa qarşı mühafizəli – müxtəlif metallardan (qığılcım yaratmayan)
Əsas istehsal variantları
İndeks
Təyinat və materiallar
Ümumisənaye təyinatlı, material – karbonlu polad |
Partlayışa qarşı mühafizəli icra, material – karbon poladı və mis (latun) kimi müxtəlif metallardan hazırlanmışdır. |
Partlayışa davamlı korroziyaya davamlı təyinat, müxtəlif metallardan, material – paslanmayan polad, latun |
- |
В (В1) |
ВК1 |
