OXLU FANLAR VO 06-300 (ВО 06-300)
Ümumi məlumatlar
• Aşağı təzyiqli
• Tək tərəfli sovurmalı
• Tipölçü 3,15; 4; 5; 6,3; 8 – çarxda 3 qanad
• Tipölçü 10; 12,5 – çarxda 5 qanad
• 350 Pa-dan çox olmayan şəbəkə müqavimətinə malik təlabat-çıxarış havalandırma sistemlərində və isitmə-havalandırma aqreqatlarının komplektləşdirilməsi üçün nəzərdə tutulub
• İşçi mühitin maksimal tozluluğu – 100 mq/m³
• Vətəndaş təyinatlı binaların və qurğuların daimi sistemlərində, o cümlədən qarajlarda, zirzəmilərdə, tunellərdə, texniki xidmət stansiyalarında və s. tətbiq olunur
• Tək tərəfli sovurmalı
• Tipölçü 3,15; 4; 5; 6,3; 8 – çarxda 3 qanad
• Tipölçü 10; 12,5 – çarxda 5 qanad
• 350 Pa-dan çox olmayan şəbəkə müqavimətinə malik təlabat-çıxarış havalandırma sistemlərində və isitmə-havalandırma aqreqatlarının komplektləşdirilməsi üçün nəzərdə tutulub
• İşçi mühitin maksimal tozluluğu – 100 mq/m³
• Vətəndaş təyinatlı binaların və qurğuların daimi sistemlərində, o cümlədən qarajlarda, zirzəmilərdə, tunellərdə, texniki xidmət stansiyalarında və s. tətbiq olunur
Əsas istehsal olunan tipölçülər
3,15 4,0 5,0 6,3 8,0 10,0 12,5
VO 06-300 aşağı təzyiqli oxlu fanlar
VO 06-300 seriyalı aşağı təzyiqli oxlu fanlar, təlabat-çıxarış tipli kanallı və kanalsız havalandırma sistemlərində (şəbəkə müqaviməti 350 Pa-dan artıq olmamaqla), həmçinin hava ilə isitmə və kondisioner sistemlərində istifadə oluna bilər.
Bu fanlar, istehsalçının müəyyən etdiyi istismar tələbləri pozulmadığı halda, texnoloji avadanlıqların tərkibində də tətbiq edilə bilər. Məsələn:
- qaynaq və boya sahələri,
- quruducu kameralar,
- su soyuducular (qradirnyalar),
- zirzəmilərin, tunellərin, qarajların və yeraltı dayanacaqların havalandırılması.
Eyni zamanda, AO-2 seriyalı isitmə aqreqatlarının tərkibində də istifadə olunur.
İşçi mühit – –40°C-dən +40°C-yə qədər temperaturda, partlayış və yanğın təhlükəsi olmayan hava.
- Sadə və etibarlı quruluş
-
Yüksək faydalı iş əmsalı (KPE)
-
Aşağı enerji sərfiyyatı ilə səmərəli iş

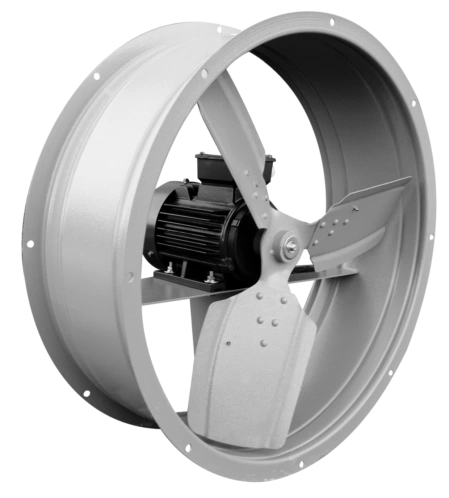

VO 06-300 fanlarının konstruktiv xüsusiyyətləri
- Fanlar tam yığılmış vəziyyətdə, zavod qablaşdırmasında təqdim olunur.
- Quruluşuna silindrik korpus, içərisində isə qanadlı çarx və mühərrik daxildir.
- Korpus vəlçlənmiş silindrik örtükdən ibarətdir, uç hissələrində hava kanallarına qoşulmaq üçün flanşlar yerləşir.
- İşçi çarx pərçimlənmiş konstruksiyadır – tipölçüdən asılı olaraq 3 və ya 5 qanada malikdir (standart olaraq sağa fırlanır).
- Asinxron elektrik mühərriki, çarxla eyni ox üzərində yerləşir, çarxın göbəyi birbaşa rotora preslənmişdir.
- Xarici cisimlərin daxil olmasının qarşısını almaq üçün fanın ön hissəsi mühafizə toru ilə örtülür.
Ventilyator iki variantda istehsal olunur:
-
Kompaktlaşdırma növü 1 – ayaqsız
-
Kompaktlaşdırma növü 2 – ayaqlı
Hava axını istiqamətinə görə:
- Mühərrikdən uzaq istiqamətə (standart olaraq)
- Mühərrikə doğru istiqamətdə
VO 06-300 fanlarının istismar şəraiti
Fanlar aşağıdakı iqlim şəraitində istismar üçün nəzərdə tutulur:
-
Mülayim iqlim (U): –45°C…+40°C
-
Tropik iqlim (T): –10°C…+45°C
-
Mülayim-soyuq / soyuq iqlim (UXL/XL): –60°C…+40°C
Model çeşidi
VO 06-300 fanları 7 standart tipölçüdə təqdim olunur. Onlar ölçülərinə, hava məhsuldarlığına və güc göstəricilərinə görə fərqlənir.
Geniş çeşid, istifadəçiyə konkret istismar şəraitinə uyğun optimal modeli seçməyə imkan verir.
